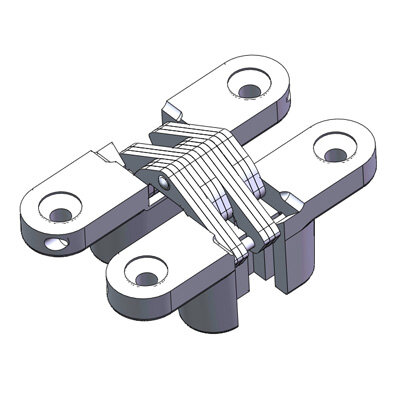

隐藏铰链
联系客服询价
- 品牌:EVAN-义文
- 型号:
请左侧筛选型号/下滑参数选型,下载图纸 >> - 包装规格:-
- 交期:-
购买数量:
单价（含税）:联系客服询价
总价:联系客服询价
型号筛选 重置 显示示图
0未选 0已选
| 型号 | 材质 | 表面处理 | 安装方式 | G类型 | H1(mm) | 最大开启角度 | L3(mm) | H2(mm) | L(铰链轴向长度)mm | L4(mm) | L1(轴向安装孔距)mm | Ød1(mm) | B(mm) | W(径向长度)mm | W1(径向安装孔距)mm | W3(mm) | W4(mm) | Ød(孔/牙尺寸)mm | 产品单重(g) | 3D图纸 | 数量 | 价格 | 操作 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EV191-12040001 | 锌合金 | 镀沙铬 | 光孔 | G1 | 13.0 | 180° | 22.0 | 5.0 | 43.0 | 2.3 | 32.0 | 6.2 | 5.0 | 29.0 | 18.0 | 11.0 | 0.8 | 3.5 | 37.0 | 联系客服 | 1 | 联系客服询价 | 询价 |
| EV191-12040002 | 锌合金 | 无 | 光孔 | G2 | 18.5 | 180° | 19.0 | 6.0 | 45.0 | 3.0 | 32.0 | 7.0 | 5.0 | 35.7 | 22.7 | 13.0 | 0.8 | 3.5 | 56.0 | 联系客服 | 1 | 联系客服询价 | 询价 |
| EV191-12040003 | 锌合金 | 无 | 光孔 | G3 | 18.5 | 180° | 33.0 | 6.5 | 60.0 | 3.0 | 47.0 | 8.3 | 6.5 | 35.2 | 22.2 | 13.0 | 1.0 | 4.3 | 94.0 | 联系客服 | 1 | 联系客服询价 | 询价 |
| EV191-12040004 | 锌合金 | 无 | 光孔 | G4 | 23.0 | 180° | 35.0 | 7.3 | 70.0 | 3.5 | 53.0 | 9.1 | 7.0 | 42.6 | 26.6 | 16.1 | 1.2 | 4.6 | 157.0 | 联系客服 | 1 | 联系客服询价 | 询价 |
| EV191-12040005 | 锌合金 | 无 | 光孔 | G5 | 27.5 | 180° | 52.0 | 9.5 | 100.0 | 4.8 | 80.0 | 10.0 | 9.5 | 53.2 | 33.2 | 20.0 | 1.8 | 5.3 | 342.0 | 联系客服 | 1 | 联系客服询价 | 询价 |
×
