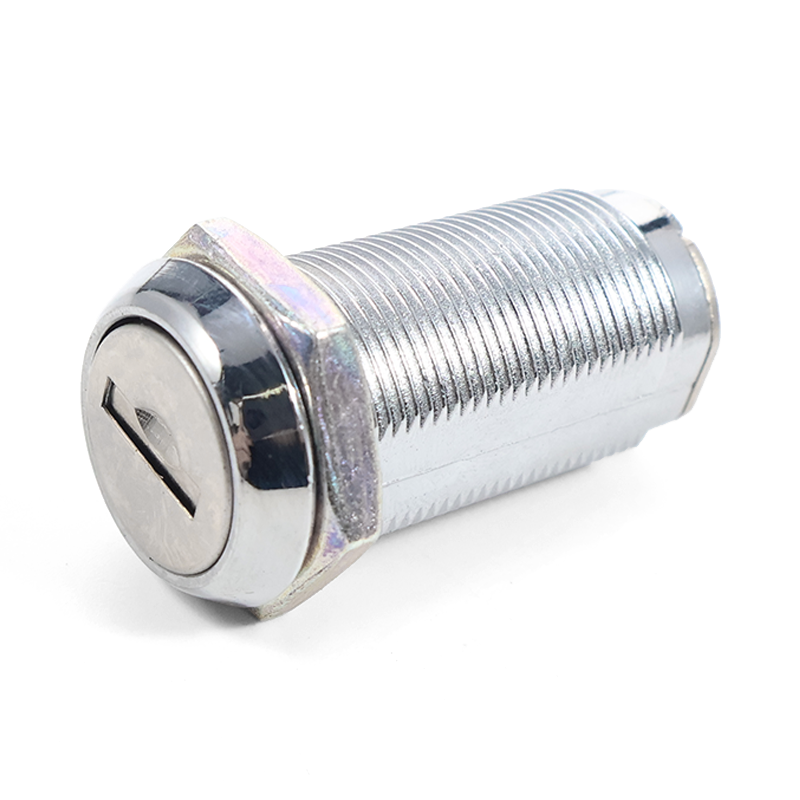

锌合金转舌式门锁01型

品牌:EVAN-义文
型号:
请左侧筛选型号/下滑参数选型,下载图纸 >>
包装规格:-

交期:-

购买数量:

单价（含税）:登录查看价格

总价:登录查看价格

型号筛选重置显示示图

0未选 0已选

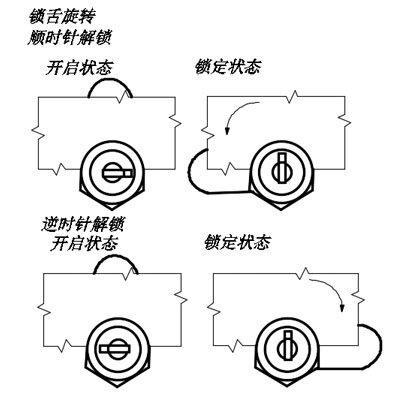

型号	材质	表面处理	进入限制	旋转方向	适用门板厚度(mm)	转舌式门锁类型	GH(锁体高度)mm	3D图纸	数量	价格	操作
EV195-00000003	锌合金	镀铬	钥匙锁定	逆时针	0~38.9	密封型	48.0	联系客服	100	联系客服询价	询价
EV195-01000011	锌合金	镀铬	钥匙锁定	逆时针	0~7.1	密封型	16.0	联系客服	100	联系客服询价	询价
EV195-01000652	锌合金	喷塑黑	钥匙锁定	逆时针	0~7.1	密封型	16.0	联系客服	100	联系客服询价	询价
EV195-01000653	锌合金	喷塑黑	钥匙锁定	顺时针	0~7.1	密封型	16.0	联系客服	100	联系客服询价	询价
EV195-01000654	锌合金	镀铬	钥匙锁定	顺时针	0~7.1	密封型	16.0	联系客服	100	联系客服询价	询价
EV195-01000655	锌合金	喷塑黑	钥匙锁定	逆时针	0~13.5	密封型	22.0	联系客服	100	联系客服询价	询价
EV195-01000656	锌合金	喷塑黑	钥匙锁定	顺时针	0~13.5	密封型	22.0	联系客服	100	联系客服询价	询价
EV195-01000657	锌合金	镀铬	钥匙锁定	逆时针	0~13.5	密封型	22.0	联系客服	100	联系客服询价	询价
EV195-01000658	锌合金	镀铬	钥匙锁定	顺时针	0~13.5	密封型	22.0	联系客服	100	联系客服询价	询价
EV195-01000661	锌合金	喷塑黑	钥匙锁定	逆时针	0~26.2	密封型	35.0	联系客服	100	联系客服询价	询价
EV195-01000662	锌合金	喷塑黑	钥匙锁定	顺时针	0~26.2	密封型	35.0	联系客服	100	联系客服询价	询价
EV195-01000663	锌合金	镀铬	钥匙锁定	逆时针	0~26.2	密封型	35.0	联系客服	100	联系客服询价	询价
EV195-01000664	锌合金	镀铬	钥匙锁定	顺时针	0~26.2	密封型	35.0	联系客服	100	联系客服询价	询价
EV195-01000665	锌合金	喷塑黑	钥匙锁定	逆时针	0~32.5	密封型	41.0	联系客服	100	联系客服询价	询价
EV195-01000666	锌合金	喷塑黑	钥匙锁定	顺时针	0~32.5	密封型	41.0	联系客服	100	联系客服询价	询价
EV195-01000667	锌合金	镀铬	钥匙锁定	逆时针	0~32.5	密封型	41.0	联系客服	100	联系客服询价	询价
EV195-01000668	锌合金	镀铬	钥匙锁定	顺时针	0~32.5	密封型	41.0	联系客服	100	联系客服询价	询价
EV195-01000669	锌合金	喷塑黑	钥匙锁定	逆时针	0~38.9	密封型	48.0	联系客服	100	联系客服询价	询价
EV195-01000670	锌合金	喷塑黑	钥匙锁定	顺时针	0~38.9	密封型	48.0	联系客服	100	联系客服询价	询价
EV195-01000671	锌合金	镀铬	钥匙锁定	顺时针	0~38.9	密封型	48.0	联系客服	100	联系客服询价	询价
EV195-01000672	锌合金	喷塑黑	钥匙锁定	逆时针	0~19.8	密封型	28.5	联系客服	100	联系客服询价	询价
EV195-01000673	锌合金	喷塑黑	钥匙锁定	顺时针	0~19.8	密封型	28.5	联系客服	100	联系客服询价	询价
EV195-01000674	锌合金	镀铬	钥匙锁定	逆时针	0~19.8	密封型	28.5	联系客服	100	联系客服询价	询价
EV195-01000675	锌合金	镀铬	钥匙锁定	顺时针	0~19.8	密封型	28.5	联系客服	100	联系客服询价	询价

材质与表面处理：

锁套材质：锌合金、镀铬或黑色粉末喷涂

锁胆壳材质：不锈钢

性能详述：

锁舌的平均极限载荷：180.0N

特点：

锁套为不锈钢锁胆壳型；锁芯为不带防尘罩型

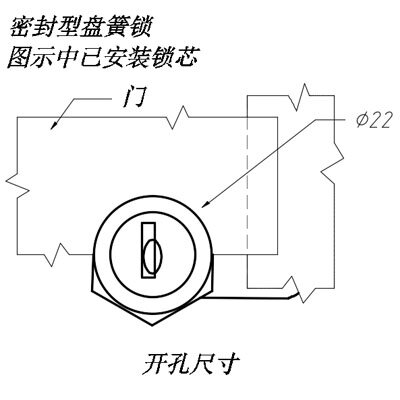

密封型符合NEMA4和IP65水侵标准

锁舌需另外订购

附件：

门锁：钥匙代码CH751，类似钥匙，在锁定/开启状态下可拔下钥匙（提供两把钥匙）

锁舌间距							最大门板厚度
20.7	17.5	14.3	11.1	8.0	4.8	1.6	2.4
25.4	22.2	19.1	15.9	12.7	9.5	6.4	7.1
31.8	28.6	25.4	22.2	19.1	15.9	12.7	13.5
38.1	34.9	31.8	28.6	25.4	22.2	19.1	19.8
44.5	41.3	38.1	34.9	31.8	28.6	25.4	26.2
50.8	47.6	44.5	41.3	38.1	34.9	31.8	32.5
57.2	54.0	50.8	47.6	44.5	41.3	38.1	38.9
锁舌零件号							锁舌长度	锁舌方向
后弯锁舌			平直锁舌	前弯锁舌
后弯锁舌			平直锁舌	前弯锁舌
EV195-01000434	EV195-01000437	EV195-01000440	EV195-01000443	EV195-01000440	EV195-01000437	EV195-01000434	19.1	无锁钩
EV195-01000435	EV195-01000438	EV195-01000441	EV195-00000002	EV195-01000441	EV195-01000438	EV195-01000435	31.8
EV195-01000436	EV195-01000439	EV195-01000442	EV195-01000444	EV195-01000442	EV195-01000439	EV195-01000436	44.5
EV195-01000445	EV195-01000448	EV195-01000451	EV195-01000462	EV195-01000459	EV195-01000457	EV195-01000454	19.1	靠左
EV195-01000446	EV195-01000449	EV195-01000452	EV195-01000463	EV195-01000460	EV195-00000004	EV195-01000455	31.8
EV195-01000447	EV195-01000450	EV195-01000453	EV195-01000464	EV195-01000461	EV195-01000458	EV195-01000456	44.5
EV195-01000454	EV195-01000457	EV195-01000459	EV195-01000462	EV195-01000451	EV195-01000448	EV195-01000445	19.1	靠右
EV195-01000455	EV195-00000004	EV195-01000460	EV195-01000463	EV195-01000452	EV195-01000449	EV195-01000446	31.8
EV195-01000456	EV195-01000458	EV195-01000461	EV195-01000464	EV195-01000453	EV195-01000450	EV195-01000447	44.5
