| 材料 |
| 玻纤加聚酰胺(PA)，黑色或灰色，亚光饰面 |
| 旋转销 |
| 镀锌钢 |
| 标准型号 |
| 用于安装M6埋头螺钉的通孔 |
| 可调节夹紧手柄 |
| 玻纤加聚酰胺(PA)，黑色，亚光饰面 |
| 杆体上印有红色“PUSH”(推)字样(应避免接触溶剂、酒精或含酒精的洗涤剂) |
| 由黑色氧化处理钢制成的固定螺钉，AISI 302不锈钢复位弹簧 |
| 黑色氧化处理钢毂，带螺纹盲孔 |
| 垫圈 |
| 镀锌，位于可调手柄和合页之间 |
| |
| 旋转角度(近似值) |
| Max 280°(-100°与+180°之间，0°=两个互相连接的表面处于同一平面的情况) |
| 切勿超过旋转角限值，以免误判铰链的机械性能 |
| |
| 特征及应用 |

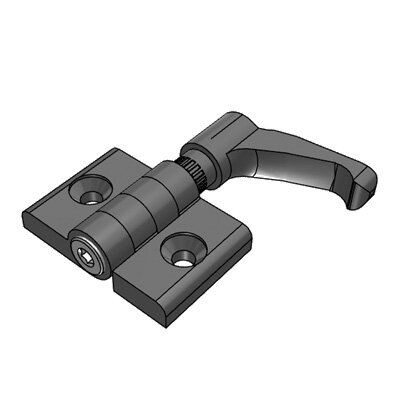

| 摩擦锁定扭矩铰链02型可以在 280° 旋转范围内的任意位置将门锁定，所施加的力与施加在操作杆上的扭矩成正比 |
| 这种铰链可用于槽的规格从 30 mm 到 60 mm 的型材，也可加以组合，用于不同规格 |
| |
| 应用说明 |
| 通过使用特殊可调手柄来夹紧两片合页，以达到摩擦效果。要操作调节机构，按下操作杆(推) |
| 释放操作杆后，弹簧就会松开啮合，这样手柄就可以回到起始位置，操作杆就可以和门一起自由旋转，即使发生意外的震动，也不会阻碍门的运动 |
|
由于可调手柄内带有数量众多的铰齿，即使在杆臂移动非常有限的情况下仍可确保手柄的转动

|
