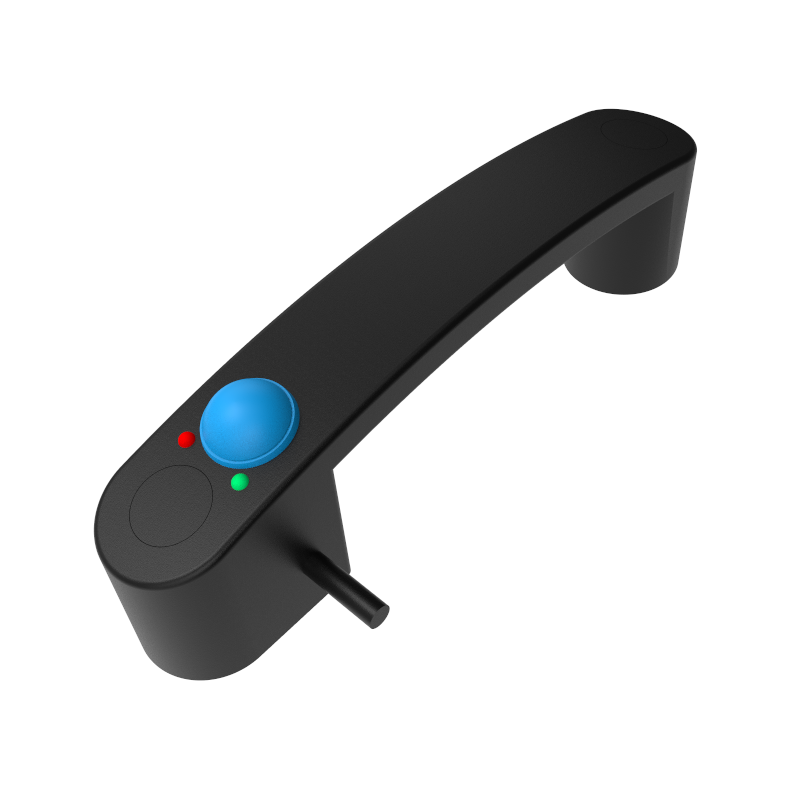

| 材质：玻璃纤维加固聚酰胺基 （PA） 高科技聚合体，灰黑色，亚光饰面 |
| 带按钮的微动开关：该装置由一个常开触点 （NO） 和一个常闭触点 （NC） 组成。按下蓝色按钮切换（单稳态接触） |
| LED灯：可通过外部逻辑配置红色Led和绿色Led，以指示开关状态。电压范围24 Vdc±15% |
| 螺钉盖：高科技聚合体，灰黑色，亚光饰面。供货时已安装，可用螺丝刀拆卸 |
| IP 防护：保护等级为IP65级 |
| |
| 用于安装带内六角的圆柱头螺钉、六角头螺钉或标准锁紧螺母的通孔 |

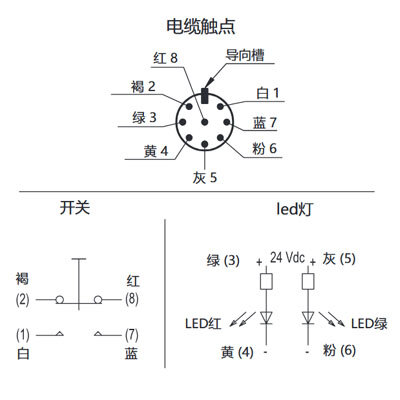

| 8针电缆 UL：AWG22 RAL9005 PVC UL AWM Style 1569/2517 |

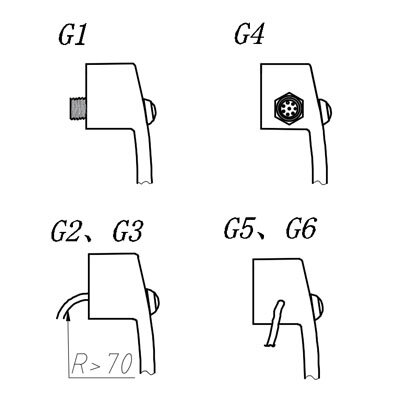

| G1: 8针镀锌接头，背部轴向输出 |
| G2: 8针电缆，长度5米，背部输出 |
| G3: 8针电缆，长度2.5米，背部输出 |
| G4: 8针镀锌接头，左侧输出 |
| G5: 8针电缆，长度5米，左侧输出 |
| G6: 8针电缆，长度2.5米，左侧输出 |
| |
| 特征及应用： |
| 这些手柄通常装配在机器门或保护装置上 |
| 通过外部逻辑，LED可以配置为指示按钮的特定状态。 示例：在机器工作的情况下，红色灯会亮起，绿色灯熄灭按下按钮，操作员请求进入保护区：在这种情况下，绿灯将亮起，红灯将熄灭 |
| 按钮的机械寿命为1 x 106次循环 |

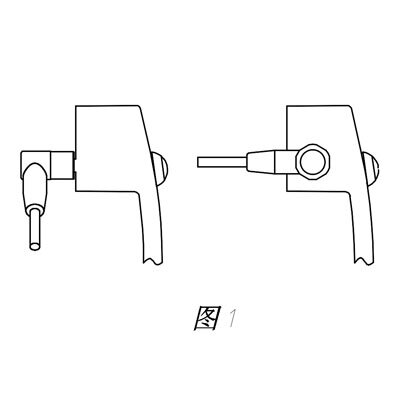

| 若使用带角形接头的延长线，则电缆输出口朝向如图1所示 |
| |
| 可按需提供的配件 |
| 延长端带8芯M12内螺纹的轴向连接口（如有需要请联系义文公司） |
| |
| 其他型号（如有需要请联系义文公司） |
| 没有开关的单个补充手柄 |
| 带双稳态电子开关的手柄 |
| |
| 拉伸应力和冲击强度： |
| 表中所示拉伸应力1、拉伸应力2、冲击强度1和冲击强度2的值，是通过相关的测力设备，按照基本信息所示条件，并在正常环境温度下进行断裂试验获得 |
