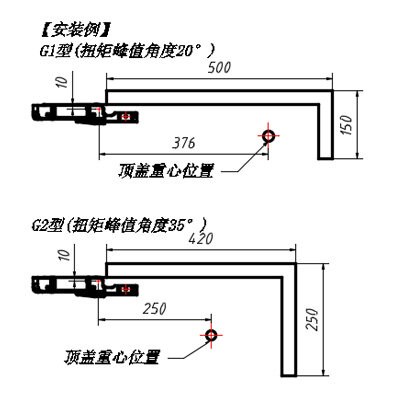

| 扭矩峰值角度35°的型号(G2型)适用于有一定高度、进深小的顶盖 |

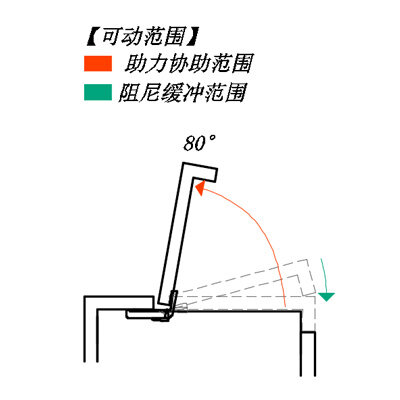

| 利用弹簧反力,可轻松抬起沉重的盖板(助力协助功能) |
| 利用阻尼器,可缓慢关闭(阻尼缓冲功能) |
| 扭矩可通过旋转调节螺钉进行调节(±5%) |

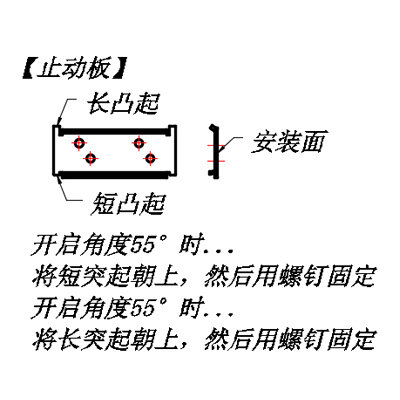

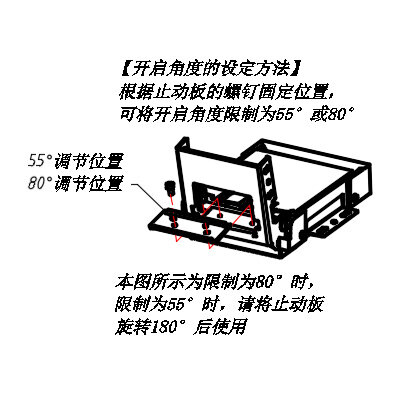

| 可将开启角度限制为55°或80° |
| 也可将开启角度控制在15°~90°之间(定制) |
| 【注意】 |
| 安装时,应确保各较链的轴心之问无编差,若在开启方向用力过大,产品上会作用负载,应另行设置止动益 |
| 请勿在室外使用 |
| 使用前,请确认抠架具有充足的强度和刚性 |

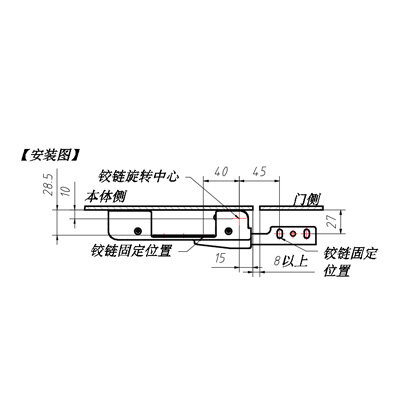

| 使用内侧安装规格时,请确认扭矩调节螺钉的位置,在已安装在枢体和盖板的状态下旋转螺钉 |
| G1型与G2型所对应的门的重心位置不同,选型方法请参考技术信息 |

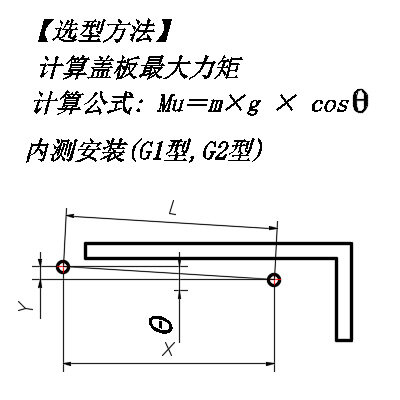

| 计算公式字符 |
| X:铰链转轴中心至重心的水平距离 θ:铰链转轴中心的水平线至重心的角度 |
| Y:铰链转轴中心至重心的垂直距离 m:盖板重量 |
| L:铰链转轴中心至重心的距离 G:盖板重心 |
