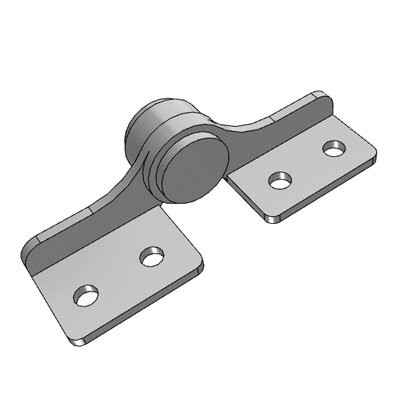

不锈钢扭矩铰链16型

品牌:EVAN-义文
型号:EV191-12410240
包装规格:1

交期:-

购买数量:

单价（含税）:登录查看价格

总价:登录查看价格

申请测试报告

型号筛选重置显示示图

0未选 0已选

型号	材质	表面处理	安装方式	安装位置	G类型	H1(mm)	最大开启角度	H2(mm)	L1(轴向安装孔距)mm	L2(安装孔距)mm	W(径向长度)mm	W1(径向安装孔距)mm	W2(安装孔距)mm	Ød(孔/牙尺寸)mm	ØD(轴径)mm	ØD1(轴外径)mm	扭矩(N·m)	扭矩(kgf·cm)	3D图纸	数量	价格	操作
EV191-12410240	不锈钢	抛光	光孔	右侧安装	G1	9.5	269.0°	8.5	7.0	6.5	66.0	13.0	28.0	4.3	14.0	17.0	2.5±20%	25.5±20%	联系客服	1	联系客服询价	询价

材质与表面处理：

零件名	材质	表面处理
托座	不锈钢(SUS304)	亮光滚筒抛光
底板
轴	不锈钢(SUS303)	-
碟簧	不锈钢(SUS304)
垫圈		亮光滚筒抛光
固定垫圈	不锈钢(SUS430)

性能详述:

周期性能：通过内部4万次开关测试

特点：

全不锈钢制，耐腐蚀性优异

使用温度:0℃~40℃

注意：

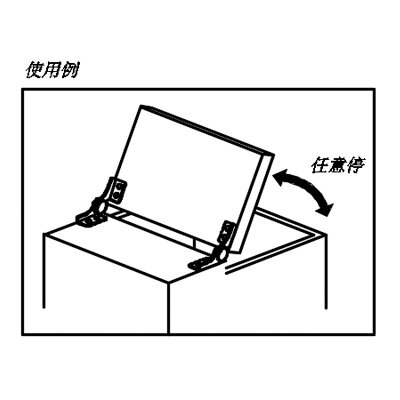

请将扭矩值相同的两个铰链左右配套使用

安装时，应确保各铰链的轴心水平且相互之间无偏差
